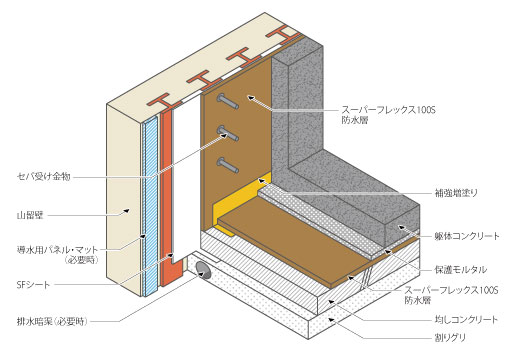

| 工 法 |
導水緩衝シート
SFシート |
防水材
スーパーフレックス100S |
平均膜厚 |
| SFF-4 |
1.1m/m² |
4.0kg/m² |
約3.2mm |
| SFF-5 |
1.1m/m² |
5.0kg/m² |
約4.0mm |
|
 |
 |
 |
|
 |
| １．墨だし（セパレータ箇所の決定） |
|
２．アトラマスターにて穿孔 |
|
３．穿孔完了 |
 |
|
 |
|
 |
| ４．インパクトレンチにてスクリュービット（セパレータ受けアンカー）の取付け |
|
５．スクリュービット取付け完了 |
|
６．SFシート貼り付け |
 |
|
 |
|
 |
| ７．SFシート貼り付け |
|
８．スクリュービット部養生（ビニールパイプ等） |
|
９．防水材（スーパーフレックス100S）吹付け |
 |
|
 |
|
 |
| １０．大型止水リング取付け（セパレータ部止水補強） |
|
１１．スクリュービットパイプ部（セパレータ受け金具）取付け |
|
１２．施工完了 |
|
